Écho-Doppler vasculaire : la physique du flux sanguin

Écho-Doppler vasculaire: la physique du flux sanguin

Entre la plainte du patient — douleur à la marche, jambe gonflée, sensation de lourdeur, extrémité froide — et l’interprétation médicale, l’écho-Doppler vasculaire apporte une information décisive: il ne montre pas seulement la forme du vaisseau, il analyse le déplacement du sang à l’intérieur de celui-ci.

L’examen écho-Doppler vasculaire en cabinet associe deux explorations complémentaires. L’échographie fournit une image des artères et des veines; le Doppler, fondé sur une variation de fréquence des ultrasons réfléchis par les globules rouges en mouvement, permet d’étudier la vitesse, le sens et certaines caractéristiques du flux sanguin. Cet acte non invasif dure généralement entre 20 et 40 minutes et ne recourt pas aux rayons X.

La finesse de l’examen tient moins à une image spectaculaire qu’à la qualité du raisonnement qui l’accompagne. La sonde doit suivre le trajet vasculaire, le faisceau ultrasonore doit être correctement orienté, les signaux doivent être isolés puis confrontés aux symptômes et au contexte clinique. L’écho-Doppler est ainsi une exploration fonctionnelle: il révèle ce que le sang est en train de faire.

Une image anatomique, puis une lecture du mouvement

L’échographie classique repose sur l’émission d’ultrasons par une sonde. Ces ondes se propagent dans les tissus, rencontrent des interfaces — peau, muscle, paroi vasculaire, sang — puis reviennent vers le transducteur sous forme d’échos. L’appareil transforme ces retours en image.

Dans un écho-Doppler, cette première lecture est enrichie par l’analyse du mouvement des globules rouges. Lorsqu’ils se déplacent dans le vaisseau, les fréquences ultrasonores réémises sont légèrement modifiées. Ce décalage, appelé effet Doppler, contient une information sur la circulation. Le système peut alors représenter le flux en couleur et produire une courbe de vélocimétrie, c’est-à-dire une mesure de la vitesse du sang au cours du temps.

Le phénomène physique a été décrit par le physicien Christian Doppler au XIXe siècle. Son application médicale ne consiste pas à observer directement chaque globule rouge, mais à interpréter les variations du signal renvoyé par un grand nombre de cellules sanguines en mouvement. La machine estime ensuite la vitesse grâce à l’équation Doppler, qui prend notamment en compte la fréquence émise, la fréquence reçue et l’angle entre le faisceau d’ultrasons et le flux sanguin.

Cet angle n’est pas un détail de réglage. Pour obtenir une mesure de vitesse fiable, l’angle d’insonation doit rester inférieur à 60°. Plus le faisceau s’écarte de l’axe du vaisseau, plus l’estimation devient sensible à une petite erreur d’orientation. Le praticien ne se contente donc pas de placer la sonde sur la peau: il cherche une fenêtre d’exploration qui rende le signal interprétable.

L’écho-Doppler ne photographie pas la circulation: il en reconstruit la dynamique, à partir d’un signal dont chaque angle et chaque variation comptent.

La vitesse de propagation des ultrasons dans les tissus humains est estimée à environ 1540 mètres par seconde. Cette valeur sert de référence aux calculs de l’appareil, même si les tissus traversés ne sont pas tous identiques. Dans la pratique, la qualité du résultat repose sur l’ensemble de la chaîne: matériel adapté, réglages, positionnement du patient, maîtrise de l’anatomie et expérience de l’opérateur.

Pourquoi la fréquence de la sonde change selon le vaisseau

Les vaisseaux superficiels et les vaisseaux profonds ne se laissent pas explorer avec le même compromis entre résolution et pénétration. Une sonde de haute fréquence, autour de 8 à 10 MHz, fournit une image fine des structures proches de la peau. Elle convient notamment à de nombreux segments artériels et veineux des membres.

Pour atteindre des vaisseaux plus profonds ou de plus grand calibre, une fréquence plus basse, autour de 4 MHz, peut être privilégiée. Le faisceau pénètre davantage, mais la résolution des détails superficiels est moindre. Ce choix technique participe directement à la stratégie diagnostique: il faut d’abord atteindre la structure étudiée, puis obtenir un signal suffisamment net pour en décoder le fonctionnement.

Ce que l’examen peut révéler dans les artères

L’exploration artérielle recherche une circulation entravée, accélérée, ralentie ou interrompue. Une plaque d’athérome peut réduire le calibre interne d’une artère; une sténose — autrement dit un rétrécissement — modifie alors le profil du flux. L’écho-Doppler met en regard l’image de la paroi et la vélocimétrie enregistrée au niveau des segments suspects.

Dans les membres inférieurs, l’examen peut s’inscrire dans le bilan d’une artériopathie oblitérante des membres inférieurs, ou AOMI. Cette maladie correspond à une réduction de l’apport sanguin artériel vers les jambes, le plus souvent en lien avec des lésions athéromateuses. Les symptômes ne sont pas toujours parfaitement démonstratifs: douleur à la marche, crampes, fatigue musculaire ou refroidissement du pied peuvent avoir plusieurs causes. Le Doppler permet de déplacer l’enquête du ressenti vers la circulation mesurable.

Le calcul de l’index de pression systolique, ou IPS, complète parfois l’exploration. Il compare la pression artérielle mesurée à la cheville à celle mesurée au bras. Dans le cadre d’un bilan d’AOMI, un IPS inférieur ou égal à 0,9 permet de poser le diagnostic. Ce chiffre ne résume pas à lui seul toute la situation clinique, mais il constitue un repère objectif pour apprécier la perfusion artérielle des membres inférieurs.

L’écho-Doppler artériel peut notamment contribuer à:

• repérer une diminution du calibre d’un vaisseau et en apprécier les conséquences sur le flux;
• localiser une anomalie sur le trajet artériel plutôt que de se limiter à constater un symptôme périphérique;
• distinguer une circulation conservée d’une situation nécessitant une évaluation médicale plus poussée;
• suivre l’évolution d’une atteinte déjà connue, selon les objectifs définis par le médecin;
• orienter la suite du parcours vers une consultation spécialisée ou une autre exploration.

La lecture ne s’arrête jamais à une valeur isolée. Une vitesse modifiée doit être replacée dans son segment vasculaire, son contexte anatomique et le motif de la demande. Une mesure techniquement séduisante, mais réalisée avec un angle inadéquat ou sur un vaisseau mal identifié, peut donner une impression de précision sans fournir une information réellement exploitable.

Dans les veines, le sens du flux devient central

L’exploration veineuse répond à une autre question: le sang remonte-t-il correctement vers le cœur, ou existe-t-il une stagnation, une obstruction ou un reflux? Le système veineux dépend de valvules qui empêchent normalement le sang de redescendre sous l’effet de la pesanteur. Lorsque ces valvules fonctionnent mal, le flux peut s’inverser pendant un temps anormalement prolongé.

Pour étudier cette mécanique, le médecin ne regarde pas uniquement la veine au repos. Il provoque ou recherche des variations du flux grâce à des manœuvres adaptées. La compression de la sonde peut vérifier la compressibilité veineuse et contribuer à rechercher une obstruction. D’autres gestes, dont la manœuvre de Valsalva, modifient les pressions et permettent d’examiner la réponse du système veineux. Une chasse sanguine peut également être réalisée pour observer le remplissage et la vidange du vaisseau.

Cette approche est particulièrement utile lorsqu’il existe une suspicion de thrombose ou d’insuffisance veineuse. Dans le premier cas, la question porte notamment sur la perméabilité de la veine et sa compressibilité. Dans le second, l’objectif est de caractériser un éventuel reflux valvulaire, son trajet et les réseaux concernés.

La différence entre les deux explorations est donc fondamentale. L’artériel s’intéresse surtout à l’arrivée du sang vers les tissus et aux obstacles qui la compromettent. Le veineux s’intéresse au retour du sang, à la perméabilité des conduits et au contrôle exercé par les valvules. Même lorsqu’une même sonde est utilisée, la question clinique et les manœuvres ne sont pas les mêmes.

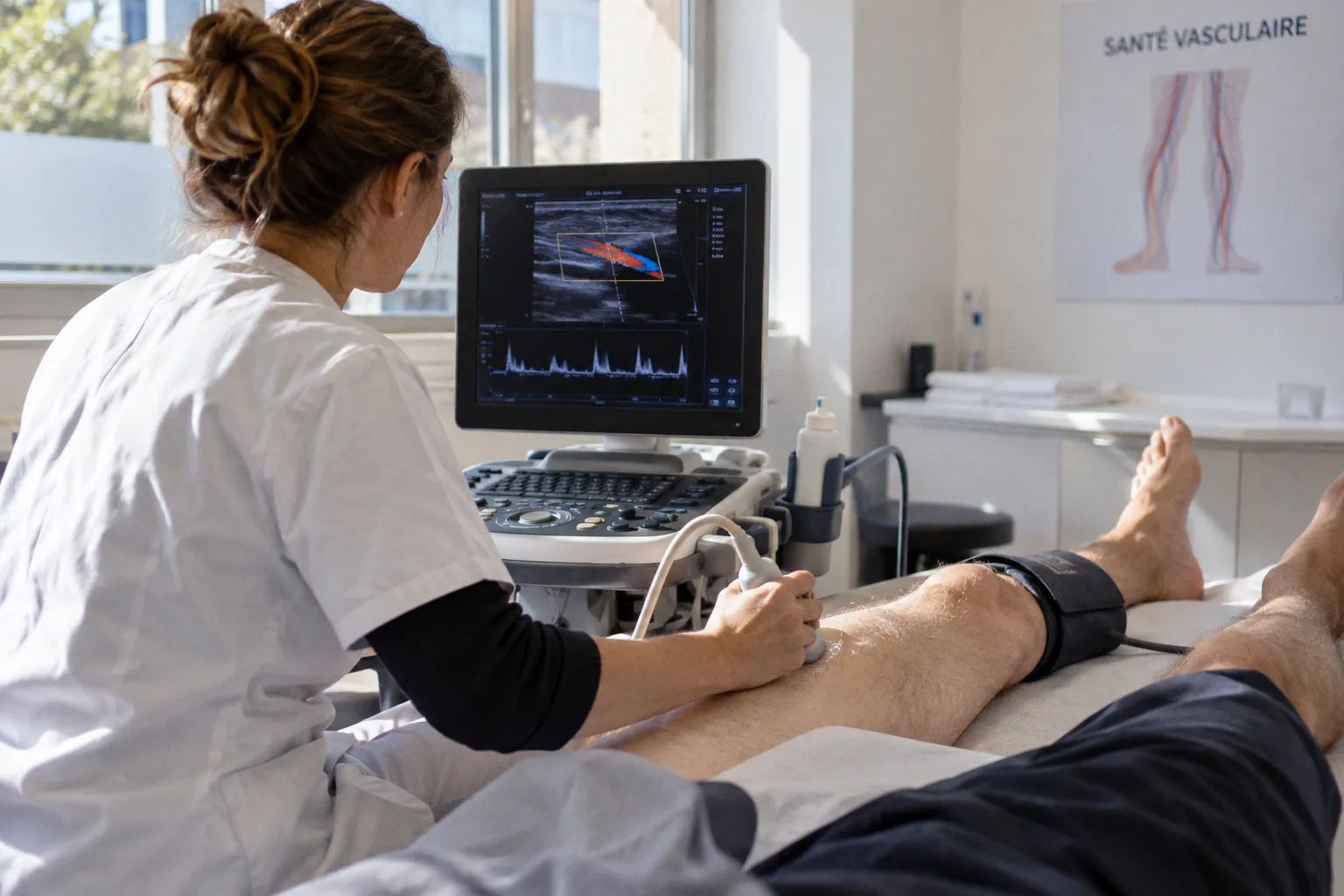

Le déroulement concret en cabinet

Un écho-Doppler vasculaire en cabinet commence par l’identification du territoire à explorer et du motif médical. Selon la prescription et les symptômes, l’examen peut concerner les carotides, les membres supérieurs ou inférieurs, les veines, les artères, ou un territoire plus profond. La position du patient dépend de la zone étudiée et du type de mesures recherchées.

Le gel appliqué sur la peau facilite la transmission des ultrasons entre la sonde et le corps. Il élimine la fine couche d’air qui perturberait la propagation du signal. La sonde est ensuite déplacée le long des vaisseaux, parfois en plusieurs orientations, afin de suivre leur trajet et de comparer différents segments.

L’examen alterne généralement plusieurs modes:

1. L’échographie en mode anatomique précise la forme du vaisseau, l’épaisseur apparente de sa paroi et son environnement immédiat.

2. Le Doppler couleur donne une représentation synthétique du déplacement du sang et aide à repérer les zones où le flux est modifié.

3. Le Doppler spectral transforme le signal en courbe et permet d’étudier la vitesse selon le temps.

4. Les manœuvres fonctionnelles, surtout dans l’exploration veineuse, testent la compressibilité, le remplissage, la vidange ou l’existence d’un reflux.

5. Les mesures complémentaires, comme l’IPS dans le bilan d’une AOMI, relient l’observation locale à une évaluation plus globale de la circulation.

L’examen est habituellement indolore. Une pression de la sonde peut être ressentie, notamment lorsque le praticien explore une veine ou cherche à en vérifier la compressibilité, mais il ne s’agit pas d’un geste invasif. Aucun produit de contraste n’est injecté dans le déroulement habituel de l’écho-Doppler vasculaire, et l’examen n’utilise pas de rayonnement ionisant.

Sa durée se situe généralement entre 20 et 40 minutes. Elle varie selon le territoire exploré, le nombre de segments à comparer, la nécessité de réaliser des mesures supplémentaires et la complexité des constatations. Un examen ciblé peut être rapide; une exploration étendue demande davantage de temps pour cartographier le réseau vasculaire et documenter les anomalies éventuelles.

Faut-il être à jeun?

La réponse dépend du territoire étudié. Une préparation à jeun n’est pas requise pour tous les écho-Dopplers vasculaires. Elle peut être demandée dans certaines explorations des vaisseaux intra-abdominaux, car les conditions digestives et la présence de gaz peuvent gêner la visualisation. Pour un examen des membres inférieurs, des carotides ou d’un autre territoire superficiel, les consignes peuvent être différentes.

La prescription ou le secrétariat du cabinet doit donc préciser la préparation nécessaire. Il serait réducteur de transformer une consigne dépendante de la région anatomique en règle générale applicable à tout examen Doppler.

Le jour du rendez-vous, des vêtements permettant d’accéder facilement à la zone étudiée simplifient l’exploration. Il est également utile de signaler les traitements en cours, les antécédents vasculaires, une intervention récente ou l’apparition récente de symptômes. Ces informations n’influencent pas la physique des ultrasons, mais elles orientent les hypothèses que le praticien devra confronter aux images et aux courbes.

Une technique puissante, mais qui doit rester contextualisée

L’écho-Doppler est souvent présenté comme un examen simple, et il l’est par son caractère non invasif et sa réalisation en consultation. Mais simplicité ne signifie pas automatisme. Le résultat dépend d’une véritable chaîne d’interprétation: qualité du signal, réglage de l’appareil, angle d’insonation, anatomie du patient, territoire examiné et question médicale initiale.

L’angle inférieur à 60° constitue une condition essentielle pour la mesure de la vitesse. Lorsque le faisceau est mal aligné avec le flux, l’appareil peut calculer une valeur dont la précision est insuffisante. Le Doppler couleur, de son côté, offre une visualisation intuitive mais ne remplace pas l’analyse spectrale ni l’examen anatomique. Une couleur n’est pas un diagnostic; c’est un indice qui doit être confirmé par d’autres éléments.

La profondeur intervient également. Les sondes de haute fréquence révèlent finement les vaisseaux superficiels, tandis que les sondes autour de 4 MHz sont davantage adaptées à des structures profondes ou volumineuses. Le praticien choisit donc l’outil en fonction de la cible, comme on sélectionnerait un réactif différent selon la molécule à isoler: le principe reste le même, mais le réglage conditionne la qualité de ce qui pourra être révélé.

L’examen ne répond pas à toutes les questions vasculaires. Il fournit une cartographie fonctionnelle et anatomique, mais certaines situations nécessitent une autre imagerie, une évaluation biologique ou une prise en charge spécialisée. Le compte rendu doit être lu en lien avec les symptômes, l’examen clinique et les facteurs de risque. Une anomalie mesurée n’a pas la même portée selon qu’elle explique directement les signes observés, qu’elle est ancienne et stable, ou qu’elle apparaît dans un contexte aigu.

Du compte rendu à la décision médicale

Le compte rendu décrit les territoires explorés, les caractéristiques du flux, les éventuelles sténoses, les anomalies veineuses, la présence ou non d’un reflux, ainsi que les mesures réalisées. Pour le patient, la difficulté vient parfois du vocabulaire: perméabilité, compressibilité, vélocimétrie, reflux, IPS ou signal triphasique ne sont pas des conclusions immédiatement lisibles.

La consultation médicale qui suit sert précisément à décoder ces données. Le praticien met en relation le compte rendu et la situation globale: douleur à l’effort, œdème, changement de coloration, antécédents cardiovasculaires, intervention récente ou traitement déjà prescrit. C’est cette articulation qui transforme une série de mesures en décision de soins.

Dans un parcours de proximité, l’examen peut être demandé par un médecin généraliste, un cardiologue, un angiologue ou un autre spécialiste selon le symptôme et le territoire concerné. Sa réalisation en cabinet facilite l’accès à une exploration spécialisée sans imposer d’emblée un parcours hospitalier. Si les résultats le justifient, ils peuvent ensuite orienter vers un avis complémentaire, une surveillance ou une prise en charge thérapeutique.

La valeur d’un Doppler ne réside pas seulement dans la vitesse enregistrée, mais dans sa capacité à relier un flux mesuré à une décision de soin compréhensible.

Pourquoi cet examen compte dans les soins de proximité

La circulation sanguine est un système continu, mais les symptômes apparaissent souvent à distance de la lésion ou de la perturbation. Une douleur du mollet, une jambe gonflée ou une fatigue à la marche ne désignent pas spontanément le segment vasculaire en cause. L’écho-Doppler permet d’explorer ce décalage: il suit le conduit, localise l’anomalie et observe la manière dont le sang s’y comporte.

Cette capacité à combiner l’image et la fonction explique sa place dans la médecine spécialisée ambulatoire. L’examen peut être réalisé sans incision, sans rayons X et généralement sans préparation lourde. Il fournit rapidement des informations ciblées, tout en laissant au médecin la possibilité d’adapter son exploration aux premiers éléments observés.

Mais sa portée dépend d’une prescription pertinente et d’une interprétation rigoureuse. Un Doppler artériel ne se lit pas comme un Doppler veineux; une exploration des membres ne se prépare pas nécessairement comme une exploration abdominale; une mesure de vitesse ne vaut que si les conditions techniques permettent de la considérer comme fiable. Ces distinctions sont discrètes, mais elles séparent une image simplement produite d’une information réellement utile.

L’écho-Doppler vasculaire donne finalement accès à une dimension invisible à l’examen extérieur: la circulation en mouvement. En isolant les signaux, en comparant les segments et en provoquant certaines réponses veineuses, il transforme la physique des ultrasons en outil clinique. Pour le patient, le bénéfice concret est de mieux identifier l’origine d’un symptôme, de préciser le degré d’atteinte vasculaire et de choisir la suite du parcours avec davantage de cohérence.
